Друзья, еще раз спасибо всем за помощь, низкий поклон!
Ну вот, установил я RDS и приподнял девиацию до 90- звук стал по-громче (Команда DA=90.00)

Проект можно считать законченным, надо котам написать, чтобы архив поправили, а то там битая прошивка! Я собирусь, и тоже соберу все в кучу со всеми исправлениями и выложу в посте

Вот он, красавец, радуется

Это сообщение отредактировал Ferrum-1827 - Jul 24 2014, 06:25 PM

Присоединённое изображение (Нажмите для увеличения)

Итак, выкладываю исправленный партлист и рабочую v0.19 прошивку для atmega32 (Работает COM порт) в одном архиве!
Уважаемые модераторы, закиньте пожалуйста архив в начало темы!

Это сообщение отредактировал Barikson - Apr 16 2014, 10:32 PM

Присоединённый файл ( Кол-во скачиваний: 564 )
 ___________50__________________.rar

Ну вот, я же говорил что всё должно работать.

Да, это точно! Спасибо еще раз, не могу сегодня нарадоваться!
Правда, все это мозг мне немного съело, и все из за битой прошивки... :(

Спасибо тебе огромное за проделанную работу!

Стараемся Кстати на заметку, вчера поймал один глюк, подрубаю к антенне, включаю, смотрю мощи нету, при 10-ти ваттах потребление тока вроде норм, а при 50-ти ток уменьшается... думаю, ну пипец, приехали, спалил транзы... начал менять частоту, выставил на 100 мгц, выключил/включил, и при в включении вместо частоты одни нули ... короче, подумал, мож прошивка слетела, перепрошил и глюк пропал, все стало норм... Что это было, хз.... Вчера повещал немного, звук классный, подрубаю через Drawmer mx30 ! Дальность тоже классная, антенна на крыше 5-ти этажки, на мобилку Samsung galaxy2 -PLUS в любой точки моего небольшого города ловится автопоиском и за пределами 5-10 км тоже ловится автопоиском Дальше ехать было лень! Знаю, что друзья проверяли, уверенный прием в соседних городах за 20 км

Drawmer mx30:

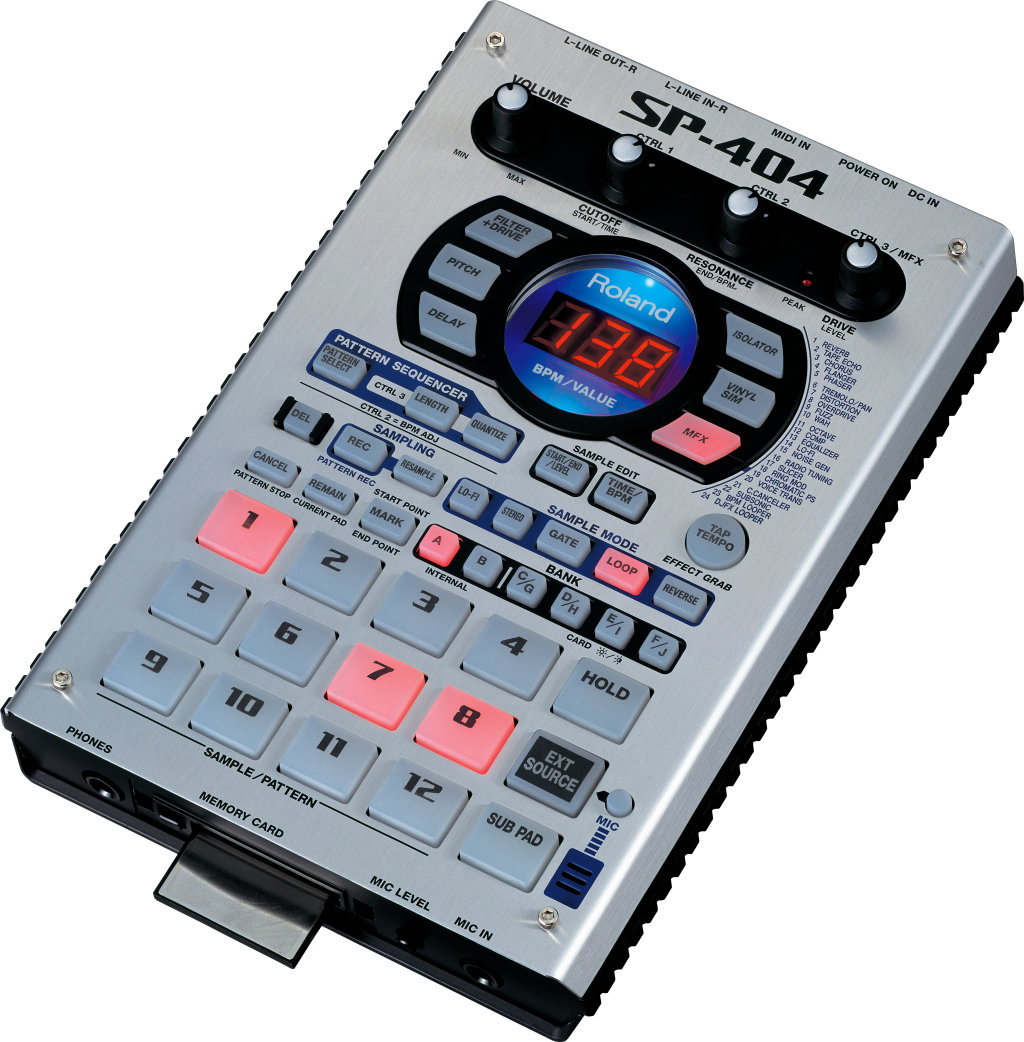

Я в качестве компрессора юзаю вот этот семплер




Был глюк - подключил к семплеру ноут, семплер к передатчику, включил передатчик, запускаю воспроизведение в Аимпе - в передатчике сбилась частота, на дисплее краказябрики, управление зависло. Включил-выключил, подключил более короткими шнурами - всё ОК


Это сообщение отредактировал Радиорэйвер - Apr 18 2014, 11:14 AM

На четвёртый вывод МК повесьте вот эту цепь. Это придаст больше стабильности и устойчивости. Без этой цепи у меня любая помеха мешала нормальной работе МК.

Это сообщение отредактировал vitalik_b - Apr 18 2014, 02:06 PM

Присоединённое изображение (Нажмите для увеличения)

Может все-таки экраны для начала (корпус в начале темы цвет-мет как минимум), чем авторский вариант извращать, мощща то не детская на одной плате. Тем-более блок импульсный, а емкостей на плате всего ничего, да и феритики бы не помешали на провода питания. Многие жаловались, правда на комповые блоки, что от вч глючат.
Барик, если ты живешь на вертепе, какого ж ... тебя потянуло с Кота прошивки то тягать А времени и нервов сколько убил. Не в обиду.

Да, кстати, поздравляю!

Ну, да, странно ресет в воздухе висит на схеме автора, обычно на + через 10к подтягивают.

Не, нашел, через 10к на +3.3 по схеме, так что все правильно, не должно из-за него глючить, всетаки питание на пульсации проверить бы не помешало.

Это сообщение отредактировал badfire - Apr 18 2014, 11:06 PM

Без конденсатора на землю глючит довольно сильно, особенно при корявой разводке.

Эту плату собирали и даже в сборе продавали, неужели если б был косяк в плате за это время никто бы не возмутился? Придумываете проблемы на ровном месте. Не в плате косяк 100%.

Так в ДШ ведь доступно нарисовано...

Присоединённое изображение (Нажмите для увеличения)

Не знаю как с этим на новых камнях, но на AT90S2313 оставленный в воздухе вывод RESET доставлял много проблем. Через резистор 10к было лучше, но всё равно, от не контакта вилки в розетке микроконтролер сбрасывался.

Спасибо, буду иметь ввиду! Скажу одно, с прошивкой с Радиокота, хоть она и глюковая, но таких сбросов-фокусов не было... А с норм прошивкой v.019 на второй день вот такой глюк... И еще один момент, такое чувство, что с этой прошивкой (v0.19) дисплей дико тормозит, при переключении частоты и т.д. Впринципе нестрашно, просто, на заметку

Попробуй 0.18

Присоединённый файл ( Кол-во скачиваний: 323 )
 rds.hex

Приподниму темку.

Сейчас потихонечку набиваю плату, заказываю недостающие части...
В заказе пришло аж целых три платы! Несказанно рад.
Все вопросы будут позже.

Это как это?
Обычно сколько заказываешь, столько и изготавливают.

Да вот как-то так. Заказывал две, пришло три. Резонит одну плату выслал видимо в подарок.

Не продадите?

Всем привет. Приведу ссылку на топик по передатчику на радиокоте, может кому пригодится.
http://radiokot.ru/forum/viewtopic.php?f=25&t=72553
Также могу помочь с заказом платы, есть 1 в наличии, если нужно будет, закажу изготовление дополнительно, с уважаемым пользователем CTAPUK заказывали вместе. Производство Резонита, отличное качество, но есть один минус - платы без маркировки элементов, при сборке нужно руководствоваться файлом печатной платы, ну и фотками из этого топика. По цене - сумма изготовления, выставленная Резонитом, примерно 750 р + 100 рублей за хлопоты + доставка до вас. По срокам-Резонит обещает изготовление за 20 дней, на деле чуть быстрее.
Детали я заказывал так: микросхемы, диоды в элитане http://www.elitan.ru/, почти все было в наличии.
Мощные транзисторы покупал на ебее, высоковольтные конденсаторы заказал на http://ru.mouser.com и ебей.
Выражаю огромную признательность автору передатчика и Бариксону!

Как это? Где?
У самого первое сообщение
CTAPUK - 2 сообщения здесь всего

Это сообщение отредактировал badfire - Jul 24 2014, 11:44 AM

См.зип

Присоединённый файл ( Кол-во скачиваний: 324 )
 T50V3.zip

С радиокота мы, мяукающие )) Потрудитесь пройти по сцылке выше. Там и фотки набил, сорри за качество снимков.

Очешуенно, спасибо!!!!

Есть у кого идеи, из чего можно будет для этого передатчика корпус сделать? Можно будет на 3д принтере напечатать? и сколько примерно будет стоить?

Это сообщение отредактировал active - Jul 25 2014, 10:34 AM

Есть. Готовый корпус фирмы GAINTA G729V корпус для РЭА темно-серый ABS 260х180х65мм. Плата крепится к алюминиевому листу 5мм ,для отвода тепла на заднюю стенку корпуса с ребристым радиатором используется уголковый переход. Иными словами радиатор сборный , собирается на заклёпках. Вентиляторы 1-2 шт. расположены на П-образной скобе за ребристой частью радиатора. Также на задней панели разъем питания и антенное гнездо. Чтобы избежать контакта деталей и самой платы с радиаторной 5мм пластиной место под креплением RD70, RD 15, стабилизаторами желательно утолщить 3 мм пластиной соответствующего размера, при этом надо помнить о контактах L8.
Дисплей , регуляторы, энкодер , светодиоды на переднюю панель.Надо помнить что плата должна быть на "потолке" корпуса, тогда дисплей расположится нормально читаемым.

Это сообщение отредактировал PVB - Jul 25 2014, 09:41 PM

Присоединённое изображение (Нажмите для увеличения)

Деловая колбаса мяукающая, там и мявкайте, здесь люди, по человечески пожалуйста. Сам разберусь куда мне ходить.
Там и прошивки то битые, на вашем коте, Барик на них и убил кучу нервов времени.

Спасибо, а я и не обратил внимание на хамство.А чего ждать от такого логина, как у радужных : active\passive

Новый корпус

Ютюб

Это сообщение отредактировал Barikson - Aug 29 2014, 10:04 PM

Усердие, супер

Правда проводки для звука я бы пользовал экранированные, как от CD-ROM

Я тоже хотел сначала экранированным кабелем, но потом передумал, со шлейфом тоже гуд, никакого фона нету, все отлично

Ребята, подскажите, в чём прикол: пытаюсь прошить атмегу на плате- срабатывает на программаторе защита по току. Перед прошивкой что-нибудь нужно отключать от Атмеги или все цепи остаются без изменений?
Програматор ChipProg+ (LPT) Программа родная, Фитоновская. Переходник спаял сам из проводов с Dip на разъём на плате.



Вопрос отпал сам-собой: нужен адаптер для внутрисхемного програмирования.
Тьфу, всё не слава богу.

Это сообщение отредактировал CTAPUK - Sep 19 2014, 06:48 PM
